室外云臺
智能全方位云臺
PTS-303Z
產品特性
智能全方位云臺選用步進馬達，水平、垂直自動限位調節；
鋁合金模壓鑄造成型，耐高溫、耐老化、抗腐蝕、防水；
采用單片機設計，并實現預置位調用和線掃功能，方便客戶遠程操作；
產品參數
供電電源 | DC12V 5A；AC24V 3A（選配） |
環境溫度 | -25℃~+50℃ |
環境濕度 | ≤95%無結露現象 |
通訊控制方式 | RS-485半雙工總線 |
協議 | PWLCOD-D/PELCOD-P自適應 |
波特率 | 1200/2400/4800/9600bps |
地址碼范圍 | 0~64 |
旋轉角度 | 水平：0°~350°；垂直：-32°~+23° |
旋轉速度 | 水平：14.3°/S；垂直：1.7°/S |
兩點線掃 | 一組角度可設 |
兩點線掃速度 | 7~14°/S |
負載 | ≤5Kg |
預置點巡航 | 二組可編程自動巡航軌跡，每組包括16個點 |
數據斷電記憶功能 | 當全方位云臺處于運行線掃或軌跡巡航狀態時，突然斷電后重新上電，全方位云臺會重新自動運行，保持斷電前狀態。 |
配套電線 | ＞0.5mm2電線（連線距離5m） |
重量 | 3.2Kg |

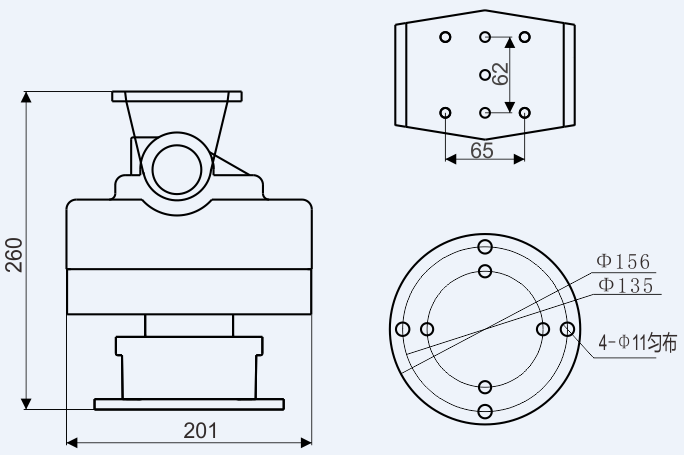

產品外形尺寸圖
產品外形尺寸圖：
云臺安裝連接

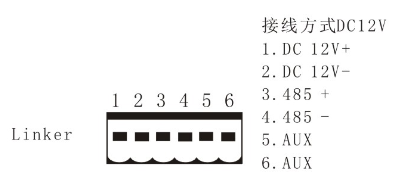

控制輸入插頭：

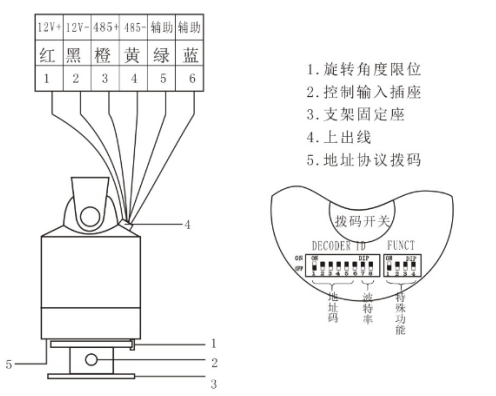

功能示意圖：
