800萬像素一體機
800萬23倍超星光網絡機芯
PC-HI8223
產品特性
800萬像素，最大128G TF CARD，星光23倍光學5.6-130mm，AF自動聚焦
H.264、H.265、H.264+、H.265+編碼
支持走廊模式，強光抑制，透霧
支持三碼流
支持BMP/JPG抓圖
120dB寬動態
內含2.0T智能算力，視頻結構化
適用場所：
適用于各種球機、云臺等產品監控。
產品參數
光學參數 | 傳感器 | 1/1.8" Progressive CMOS |
光學焦距 | 5.6-130mm ，23倍 光學變倍 | |
光圈值 | F1.58-F3.95 | |
水平視場角 | 66.6-4.0度(廣角-望遠) | |
近攝距離 | 10mm-1500mm(廣角-望遠) | |
變倍速度 | 大約5秒(光學，廣角~望遠) | |
日夜切換模式 | 雙濾光片切換，自動，彩色，黑白 | |
切換判定方式 | 圖像算法，時間段，外部觸發，報警輸入觸發，串口觸發 | |
掃描系統 | 逐行掃描 | |
圖像參數 | 主碼流 | PAL:(3840×2160，1920 × 1080,1280 × 720)25fps |
NTSC: (3840×2160，1920 × 1080,1280 × 720)30fps | ||
輔碼流 | PAL：（720×576，352×288）25fps | |
NTCS：（720×480，352×240）30fps | ||
照度 | ||
視頻輸出 | 網絡編碼輸出 | |
圖像調節 | 亮度，對比度，飽和度，銳度，色度等可調 | |
圖像設置 | 機芯功能可通過IE瀏覽器調整 | |
通用參數 | 區域遮擋，抗閃爍，去霧，走廊模式，鏡像，翻轉，背光補償，強光抑制，壞點補償，守望，掉電記憶，電子防抖，畸變校正，三維定位 | |
ROI | 4區域設置 | |
聚焦模式 | 自動/手動/半自動/一次聚焦(自動模式下生效) | |
曝光模式 | 自動曝光/光圈優先/快門優先/手動曝光/低光優先/高光優先 | |
快門 | 1/25~1/100000 | |
白平衡 | 自動/手動/晴天/陰天/黃昏/白熾燈/鈉燈/日光燈/一次跟蹤/自動跟蹤 | |
寬動態 | 超級寬動態，數字寬動態，0-100數字調整 | |
數字降噪 | 3D | |
鏡頭初始化 | 內置 | |
數字變倍 | 16倍 | |
信號系統 | PAL/NTSC | |
網絡功能 | 智能功能 | 移動偵測，視頻遮擋，周界，拌線，斷網，硬盤錯誤，IP 沖突，磁盤滿 |
存儲功能 | 支持MicroSD存儲 128G（建議使用class10） | |
支持協議 | TCP/IP,HTTP,DHCP,DNS,DDNS,RTP,RTSP,PPPoE,SMTP,NTP,UPnP,SNMP,FTP,QoS | |
接入?yún)f(xié)議 | ONVIF，GB/T28181，主動注冊，CGI，DH協議，HK協議 | |
雙碼流 | 主碼流：1080P/720O 輔碼流：D1/CIF | |
智能算力 | 智能算力 | 內含2.0T |
壓縮標準 | 通用功能 | 密碼保護，心跳，多用戶訪問控制 |
壓縮標準 | H.264/H.265，H.264+/H.265+ | |
音頻壓縮標準 | G.711A、AAC、G.711U、G.726 | |
接口定義 | 接口 | 36pin FFC （網絡、RS485、RS232、CVBS、Alarm in/Out、Audio in/Out、USB、Power） |
通信 | 對外通信RS232接口（VISCA協議），RS485接口（Pelco協議，F(xiàn)V協議） | |
一般范圍 | 工作溫度 | -10℃ - +60℃,濕度小于90%(無凝結) |
電源供應 | DC 12V±10% | |
功耗 | 靜態2.5W 動態4.5W | |
尺寸 | 98.5*52*62mm |

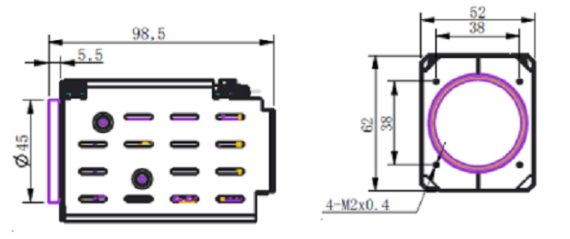

產品外形尺寸圖
外形尺寸：

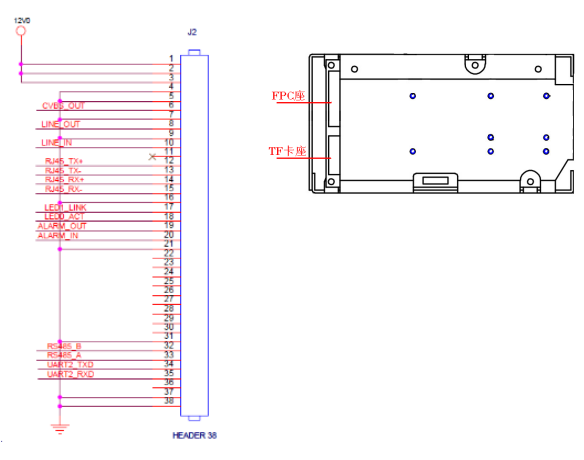

接線定義：
